蝶阀不锈钢蝶阀

更新：2022/8/8 9:53:49 点击：

品牌：工开阀门
型号： D943W

产品介绍

D943W电动不锈钢蝶阀

采用三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的阀门叫蝶阀。

D943W电动不锈钢蝶阀特点：

1. 启闭方便迅速、省力、流体阻力小，可以经常操作。
2. 结构简单，体积小，重量轻。
3. 可以运送泥浆，在管道口积存液体少。
4. 低压下，可以实现良好的密封。
5. 调节性能好。

6、蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90度往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。

D943W电动不锈钢蝶阀技术参数：

电源电压	AC110、220、380V/DC24、220V
输出力矩	50N·M～2000N·M
动作范围	0～90° 0～360°
动作时间	15秒/30秒/60秒
保护装置	过热保护
环境温度	-30°～60°
手动操作	同附带手柄操作
限位	电气、机械二重限位
防护等级	相当于IP-65
防爆等级	ExdII BT4；特殊要求可定制ExdII BT6
位置测量	可选装开关或电位计
驱动电机	8W/E
进线接口	PE1/2〞进线线锁

D943W电动不锈钢蝶阀零部件材料表：

零件名称	材料名称
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	聚四氟乙烯、柔性石墨

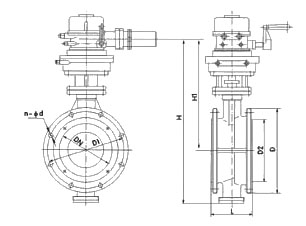

D943W电动不锈钢蝶阀结构：（图）

D943W电动不锈钢蝶阀外观尺寸：

公称通经（DN）	主要尺寸			法兰尺寸
	主要尺寸			1.0MPa			1.6MPa
	L1	H1	H	D	D1	z-Фd	D	D1	z-Фd
50	108	530	112	165	125	4-18	165	125	4-18
65	112	530	115	185	145	4-18	185	145	4-18
80	114	565	120	200	160	4-18	200	160	8-18
100	127	600	138	220	180	8-18	220	180	8-18
125	140	640	164	250	210	8-18	250	210	8-18
150	140	705	175	285	240	8-22	285	240	8-22
200	152	775	200	340	295	8-22	340	295	12-22
250	165	945	243	395	350	12-22	405	355	12-26
300	178	1070	250	445	400	12-22	460	410	12-26
350	190	1140	280	505	460	16-22	520	470	12-26
400	216	1210	305	565	515	16-26	580	525	16-26
450	222	1335	350	615	565	20-26	640	585	16-30
500	229	1415	380	670	620	20-26	715	650	20-30
600	267	1605	445	780	725	20-30	840	770	20-33
700	292	1844	480	895	840	24-30	910	840	24-36
800	318	2040	530	1015	950	24-33	1025	950	24-39
900	330	2255	580	1115	1050	28-33	1125	1050	28-39
1000	410	2380	650	1230	1160	28-36	1255	1170	28-42
1200	470	2640	760	1455	1380	32-39	1485	1390	32-48

D943W电动不锈钢蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。

其它需知，敬请来电13671965985咨询，全天侯为您服务！

定货需知：（备有表格请提供邮箱）

1. 订货前请仔细了解产品手册。

2. 清楚标明产品名称，型号，材质。

3. 标明现场工况：介质，温度，环境要求。

4. 产品连接方式，启闭操作方式。

5. 定制数量，恰谈时确定的样图（L/H）。

6. 收货单位，收货人，地址，收验时间，联电话。
