产品介绍

D963H、D963Y三偏心焊接硬密封电动蝶阀：

采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被用于介质温度≤400℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

D963H、D963Y三偏心焊接硬密封电动蝶阀特点：

1、三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。

2、由扭矩产生弹性密封。

3、巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。

4、体积小、重量轻、操作轻巧、便于安装、连接可靠。

5、可根据用户要求配置气动、电动装置，满足遥控和程控的需要。

6、更换零件材质可适用于各种介质，并可进行衬里防腐(衬F46、GXPP、PO等)。

D963H、D963Y三偏心焊接硬密封电动蝶阀性能：

工作压力(MPa)		0.6~10.0 (PN6-PN100)
适用温度(℃)		≤400℃
适用介质		水、油、气、醋酸类、硝酸类等其他介质
材料	阀体	WCB CF8 CF8 铬钼钢低温钢镍合金 Monel Duplex Steel
	蝶板	WCB CF8 CF8 铬钼钢低温钢镍合金 Monel Duplex Steel
	阀杆	2Cr13 F304 F316铬钼钢低温钢镍合金 Monel
	密封面	SS+柔性石墨不锈钢司太立合金碳化钨镍合金 Monel
	填料	柔性石墨 PTFE

D963H、D963Y三偏心焊接硬密封电动蝶阀制造标准：

设计规范： GB/T 12238 API609

结构长度： GB/T 12221 API609 ASME B16.10

法兰连接： GB/T 9113 API609 ASME B16.5 ISO5752

试验与检验：GB/T 13927 API598

D963H、D963Y三偏心焊接硬密封电动蝶阀结构：（图）

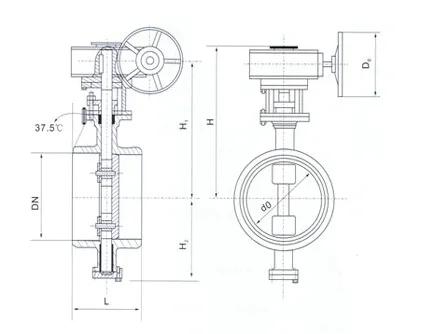

D963H、D963Y三偏心焊接硬密封电动蝶阀外观尺寸：

D963H、D963Y三偏心焊接硬密封电动蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。

其它需知，敬请来电13671965985咨询，全天侯为您服务！
