CS19H/W型圆盘式蒸汽疏水阀
内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使CS19H/W型圆盘式蒸汽疏水阀阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。
CS19H/W型圆盘式蒸汽疏水阀特点：
1.体积小，重量轻，不受安装位置的限制。
2.全部材质均为不锈钢件，经久耐用，耐腐蚀。
3.在室外不怕冷冻，能耐水击，耐过热。
4.过冷度为8 ℃ ，漏汽率小于实际排量 3% ，背压 50% 。
5.结构简单，安装维修方便。
CS19H/W型圆盘式蒸汽疏水阀性能：
产品型号
主要参数
阀体材料
压力( MPa )
允许温度(度)
适用介质
CS19-16,CS49-16
碳钢
1.6
200
蒸汽，凝结水
CS19 -16C ,CS19H-25 ,CS49H -16C CS49H-25 CS69H -16C ,CS69H-25
1.6-2.5
425
CS19H-40,CS49H-40 ,CS69H-40
4.0
CS19H/W型圆盘式蒸汽疏水阀零部件材料表：
部件名称
CS19W-16-40C
CS49W-16-40C
阀体
3Cr13
阀盖、螺塞
2Cr13
阀片
过滤网
304

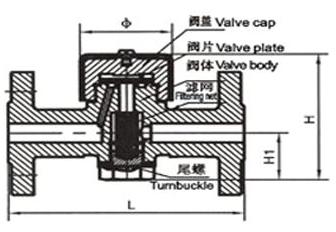

CS19H/W型圆盘式蒸汽疏水阀：（图）

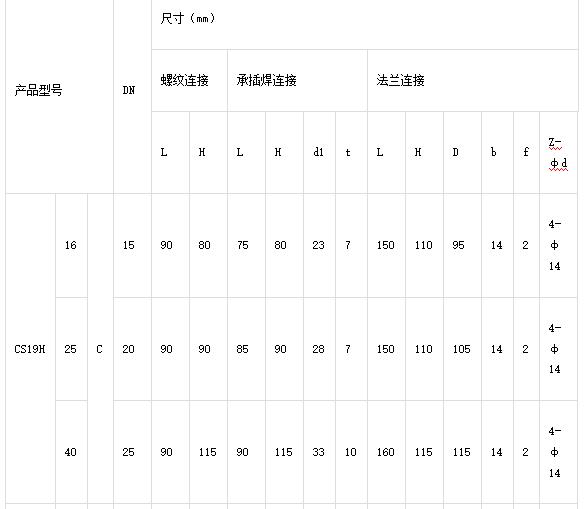

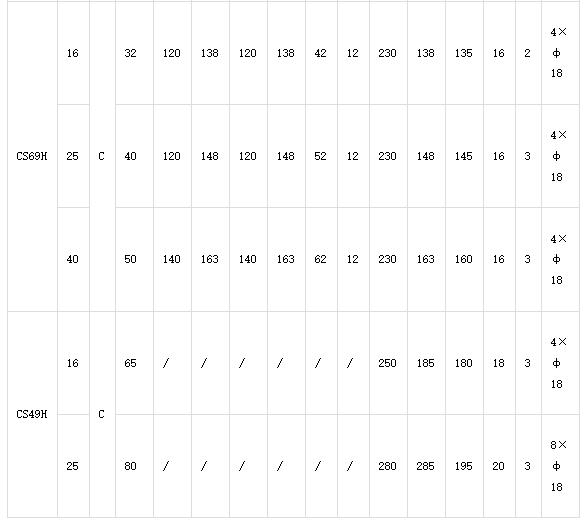

CS19H/W型圆盘式蒸汽疏水阀外观尺寸：
CS19H/W型圆盘式蒸汽疏水阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
