ZCM煤气电磁阀
具有结构简单、流量大，寿命长，安全可靠等特点。适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路作二位式通断切换，进行温度自动控制的执行结构，它广泛应用于纺织业、印染业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。
ZCM煤气电磁阀技术参数： 公称通径（mm） 15 20 25 32 40 50 65 80 100 125 150 工作介质 煤气、天然气等 介质温度（℃） ≤60 公称压力（MPa） 1.0 工作压差（MPa） 0～0.02 0～0.04 电源电压 AC220V其它规格可作特殊订货 使用寿命 按JB/T7352-94规定 额定流量系数（KV） 泄漏量（ml/min） 按JB/T7352-94·F规定 功耗（VA） 70 90 150 870 1100 3000 专业标志 ExdIIBT4 ExdllCT5 专业证编号 CE991010 出线口接头 内螺纹M20×1.5 环境温度 -40～+60℃ ZCM煤气电磁阀结构：（图） ZCM煤气电磁阀外观尺寸： 公称通径 DN 外形尺寸 内螺纹 外形尺寸 法兰连接 H L G H L D D1 D2 b f N-d 15 148 92 1/2 20 148 92 3/4 25 148 110 1 210 160 115 85 65 16 3 4-Φ14 32 182 120 11/4 221 180 140 100 76 18 3 4-Φ18 40 182 140 11/2 230 200 150 110 84 18 3 4-Φ18 50 192 162 2 252 230 165 125 99 20 3 4-Φ18 65 324 250 185 145 118 20 3 4-Φ18 80 335 270 200 160 132 20 3 8-Φ18 100 475 320 220 180 156 22 3 8-Φ18 125 516 360 250 210 184 22 3 8-Φ18 150 540 400 285 240 211 24 3 8-Φ22 200 540 600 340 295 266 24 3 8-Φ22 250 610 750 395 350 319 26 3 12-Φ22 300 640 850 445 400 370 26 4 12-Φ22 ZCM煤气电磁阀维护保养： 1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。 2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。 3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。 4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。 5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。 6、应对阀门的密封性能进行试验，确保其性能。 7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。 8、如手轮丢失，应及时配齐，而不能够用活扳手代替。 9、填料压盖不允许歪斜或无预紧间隙。 10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。 11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。 12、保温夹套应无凹陷、裂纹。 13、运行中的阀门，避免对其敲打，或者支撑重物等。 其它需知，敬请来电13671965985咨询，全天侯为您服务！ 定货需知：（备有表格请提供邮箱） 1. 订货前请仔细了解产品手册。 2. 清楚标明产品名称，型号，材质。 3. 标明现场工况：介质，温度，环境要求。 4. 产品连接方式，启闭操作方式。 5. 定制数量，恰谈时确定的样图（L/H）。 6. 收货单位，收货人，地址，收验时间，联系电话。
ZCM煤气电磁阀技术参数：
公称通径（mm）
15
20
25
32
40
50
65
80
100
125
150
工作介质
煤气、天然气等
介质温度（℃）
≤60
公称压力（MPa）
1.0
工作压差（MPa）
0～0.02
0～0.04
电源电压
AC220V其它规格可作特殊订货
使用寿命
按JB/T7352-94规定
额定流量系数（KV）
泄漏量（ml/min）
按JB/T7352-94·F规定
功耗（VA）
70
90
870
1100
3000
专业标志
ExdIIBT4 ExdllCT5
专业证编号
CE991010
出线口接头
内螺纹M20×1.5
环境温度
-40～+60℃

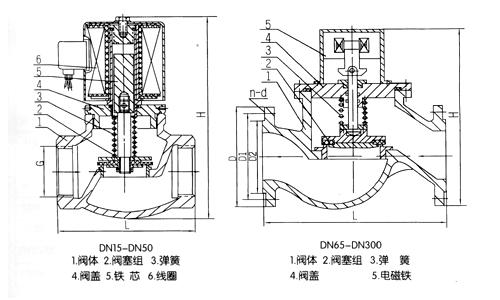

ZCM煤气电磁阀结构：（图）
ZCM煤气电磁阀外观尺寸：
公称通径 DN
外形尺寸
内螺纹
法兰连接
H
L
G
D
D1
D2
b
f
N-d
148
92
1/2
3/4
110
1
210
160
115
85
16
3
4-Φ14
182
120
11/4
221
180
140
76
18
4-Φ18
11/2
230
200
84
192
162
2
252
165
99
324
250
185
145
118
335
270
132
8-Φ18
475
320
220
156
22
516
360
184
540
400
285
240
211
24
8-Φ22
600
340
295
266
610
750
395
350
319
26
12-Φ22
300
640
850
445
370
4
ZCM煤气电磁阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
