Q971F电动对夹球阀特点：
Q971F电动对夹球阀与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0～2.5MPa，工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
Q971F电动对夹球阀技术参数：
公称通径
DN10～150mm
公称压力
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
泄漏量
软密封:零泄漏
硬密封:≤额定流量的10-5
执行机构
可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构
流量特性
快开特性
可调范围
DN10-80
DN100-150
250:1
350:1
阀体形式
整体式锻造、整体式铸造
连接形式
超薄法兰式、对夹式
阀芯形式
"O"型球形阀芯
密封填料
V型聚四氟乙烯填料、柔性石墨填料等
基本误差
±1%
死区
≤1%
回差
适用温度
密封面
PTFE≤180℃、PPL≤300℃、硬密封≤450℃
Q971F电动对夹球阀零部件材料表：
零件名称
材料
阀体
WCB
304(CF8)
316(CF8M)
316L(CF3M)
球体
2Cr13+氮化处理
304
316
316L
阀杆
2Cr13
阀座密封圈
PTFE、碳素纤维＋PTFE、对位聚苯
填料
V型PTFE、柔性石墨
Q971F电动对夹球阀结构：（图）

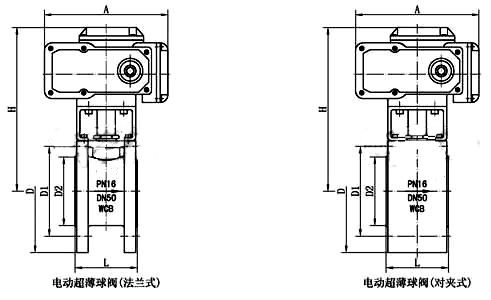

Q971F电动对夹球阀外观尺寸：
公称通径 DN(mm)
15
20
25
32
40
50
65
80
100
125
150
L
108
112
114
127
140
152
165
178
190
216
H
115
120
170
180
210
240
290
320
350
D
185
200
220
250
285
340
405
460
520
580
D1
145
160
295
355
410
470
525
D2
46
56
76
84
99
118
132
156
184
211
A
根据阀门压力大小而定。配置机型不同，外形尺寸也不相同。可进入电动执行器页面查阅。
Q971F电动对夹球阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
